整流回路

交流から直流をつくる簡単な整流回路です。

登場する素子と機材は(図1a，b)。

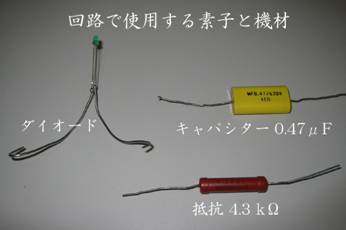

図1a	ダイオード，キャパシター(0.47μF)，抵抗(4.3kΩ)

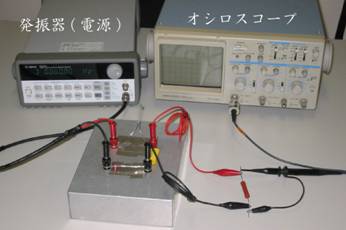

図1b	交流発信器(電源の代わり)，オシロスコープ

最初は抵抗のみの回路に交流を流します。配線は下記。

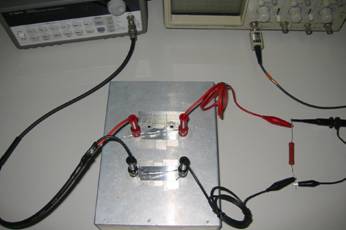

図2	オシロスコープには抵抗の電圧を入力します。むき出しのハンダ線で途中をつないでいます。

このときのオシロスコープの画面です。

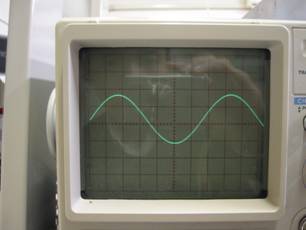

図3	抵抗の電圧を表示しています。電源の周波数は300Hz。

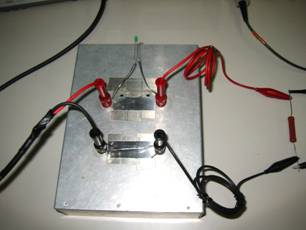

まず，ダイオードを回路に加えます。電源のラインの途中に挟みます。

図4	発光ダイオードです。抵抗と直列に配置。

このときのオシロスコープの画面を見てみると …

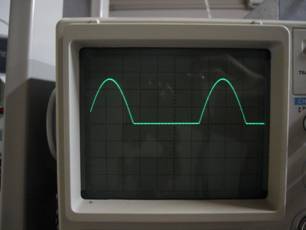

図5	一方向しか電流が流れていません。ただ，正と負の電圧が対称的ではないですね。

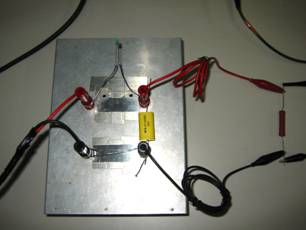

次に，キャパシターを加えます。今度は電源と並列に接続します。

図6	極性のないキャパシター。極性があるタイプは逆につなぐと爆発します。

このときのオシロスコープは . . .

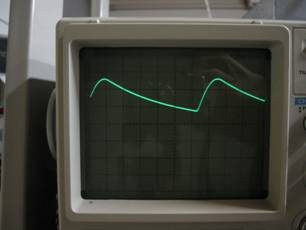

図7	脈打っていますが，電流がとぎれることなく一方向に流れ続けています。キャパシターが電源の代わりに電流を供給しているのが分かります。

電源の周波数を落として，60Hzにしてみました。

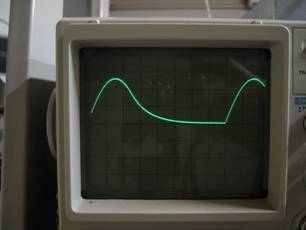

図8	キャパシターが供給している電流が途中でとぎれています。電気容量がもう少し大きい必要があるようです。

測定の様子を撮影した動画です。

動画	300MB程度あります。

おしまい！
